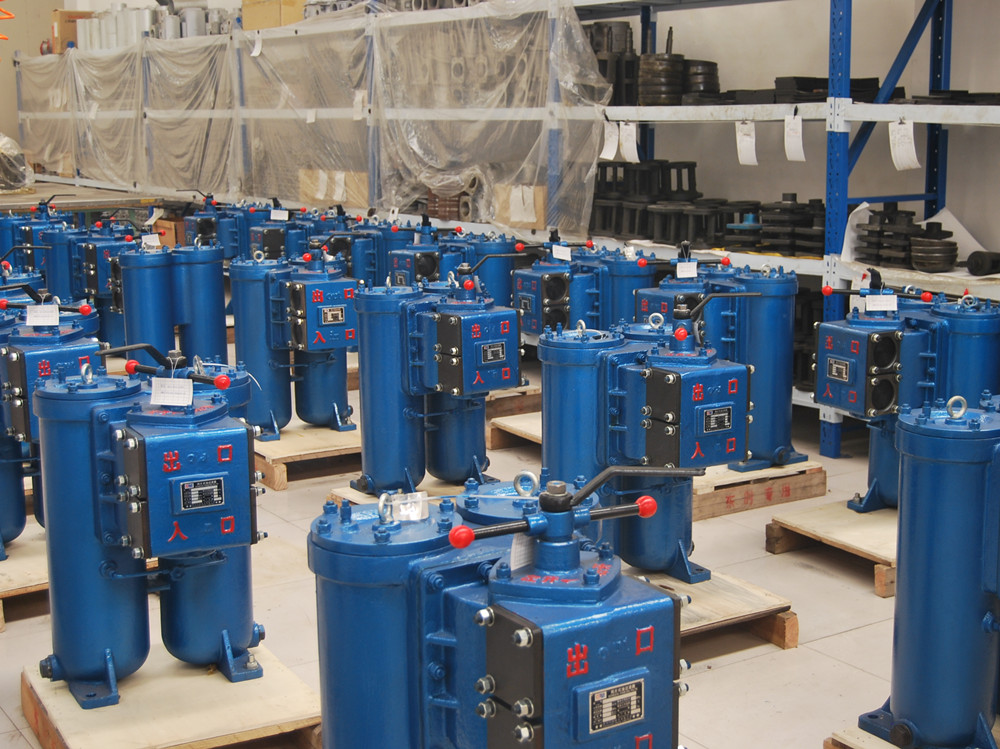

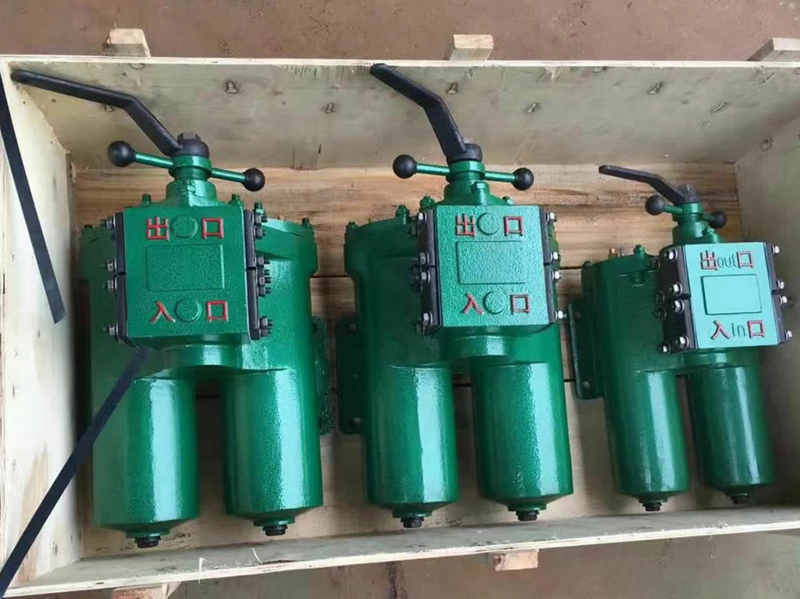

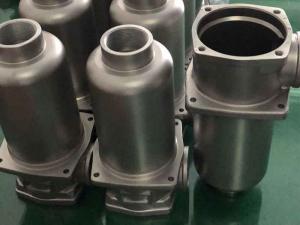

SPL網片式油濾器主要由殼體、濾片組件、轉換閥體等*部件組成。在轉換閥體腔外側有兩對進出油口，油系下進上出，由管螺紋接頭或方法蘭與外部油管連接，兩濾芯腔底部各有一個裝螺塞的排污孔，供排放污油。為固定濾器，殼體上有帶螺栓孔的法蘭，供安裝用。

濾片套在濾芯套筒上，是濾器的主要過濾元件，由濾網，支承網及波紋隔盤等組成，濾網的網目數由用戶根據需要選用。

轉換閥體是由鑄造鋁合金制成的錐體，與閥孔研磨配合，閥體上鑄有上下兩油道孔，上油道孔一端通濾芯上方油腔，一端通濾器出口，下油道孔一端通濾芯腔，一端通濾器進口，當轉換閥迅速?gòu)囊粯O限位置轉至另一極限位置時，閥體將一濾芯腔的通路關閉，而將另一濾芯腔的通路打開，此時壓力油從濾器進口流入濾芯腔，經濾網過濾后的清潔油經上方油腔從出口流出，達到濾清油液的目的。轉換閥體軸端頭上的箭頭指向接通的濾芯腔的一邊。

在一般情況下，油濾器的清洗壓降≤0.15Mpa，如壓差超過應迅速轉換濾芯腔，對原濾芯腔進行檢查清洗。

使用要點

1、在殼體轉換閥體腔兩側有兩對進出油口，油系下進上出，不得誤裝，有四種接管方式，同用戶根據情況自選。

2、轉換手柄必須處于左開或右開的極限位置，以保證油路暢通。

3、濾器開始通油時，應開啟放氣閥，待油液充滿濾芯腔，排盡空氣后關閉放氣閥，以免油液外溢。

4、當壓差超過要求或在系統運轉中拆洗濾芯組件時，逆時針轉動提升手柄，使錐閥上移，當有松動感時，再將提升手柄反向轉動45°～120°左右，即可轉動轉換手柄120°至閥蓋上“左開”或“右開”的極限位置，再順時針轉動提升手柄將錐閥壓下。
